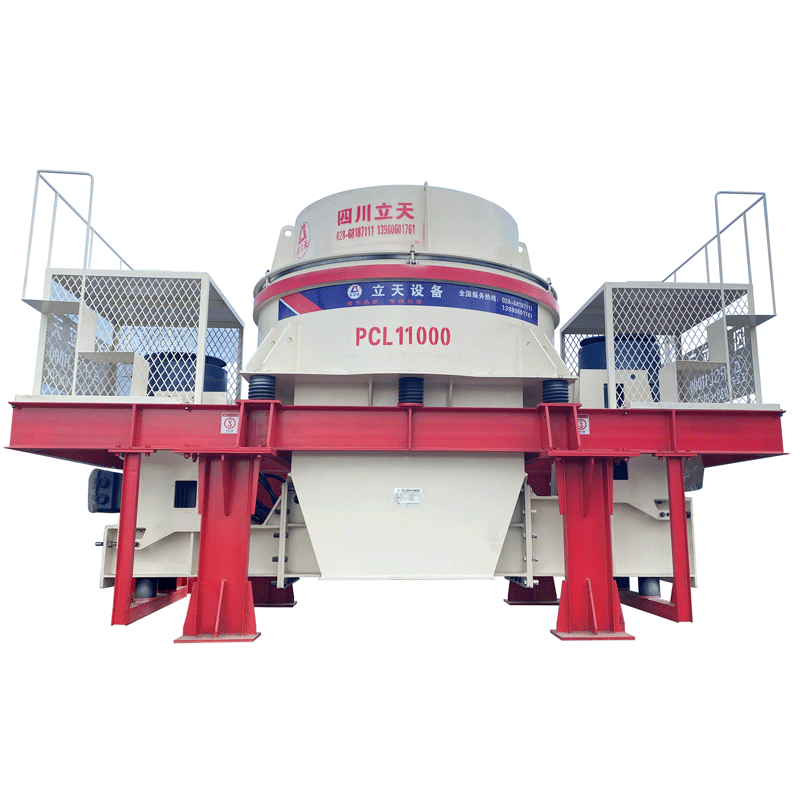

Ударная дробилка с вертикальным валом PCL
Вертикальная ударная дробилка – это высокопроизводительное оборудование для производства песка из камня, разработанное и усовершенствованное нашей компанией на протяжении многих лет с учетом реальной ситуации в области производства песка в стране.
Описание
маркер
использовать:
Ударная дробилка с вертикальным валом PCL
Вертикальная ударная дробилка - это высокопроизводительное оборудование для производства песка из камня, разработанное и усовершенствованное нашей компанией на протяжении многих лет с учетом реальной ситуации в области производства песка в стране. Это является примером идеального сочетания профессиональной дробильной технологии и машиностроения, полностью отражающего последние технологии и процессы. Он не только может обеспечить высококачественный щебень для автомагистралей, скоростных железных дорог, высотных зданий, муниципальных инженерных работ, гидроэлектростанций, портов, бетонных заводов и т.д. Без сомнения, он стал ключевым оборудованием в области производства песка и формирования камня, став первым выбором в области дробления и измельчения кварцевого песка, гранита, бетона, щебня, металлической руды, стальной шлака и т.д.
Отличные характеристики новых продуктов для замещения импорта.
Принцип действия:
Принцип работы дробилки типа PCL заключается в высокоскоростном вращении открытого ротора внутри корпуса, что приводит к столкновению камней внутри дробильной камеры для достижения цели дробления камня.
Камень поступает в машину типа PCL.
Централизованная подача в загрузочную воронку.
Размер усадочного отверстия позволяет регулировать поступление камня в ротор, а избыток камня, который не может попасть в ротор, выходит за пределы лестничного отверстия для подачи.
Уменьшение размера проема контрольной двери увеличит расход материала для лестницы.
Ротор ускоряет обработку камня и непрерывно загружает гравий в камеру дробления. Линейная скорость выхода готового гравия составляет 70-90 м/с.
Камень из ротора и лестничный поток сходятся здесь, и некоторое количество гравия перемещается вдоль стенки камеры дробления. Прежде чем выпасть из камеры дробления, он ненадолго задерживается в камере для гравия.
Дробленый камень выгружается из машины PCL.
Принцип дробления:
Камни, входящие в верхнюю часть дробилки, ускоряются вращающимся ротором внутри камеры дробления, что обеспечивает скорость на выходе до 70-90 метров в секунду. Ротор постоянно подает камни в камеру дробления, что не только позволяет восполнить потерю камней на облицовке, но и поддерживает цепную реакцию дробления и измельчения.
Второй поток камней входит в камеру дробления каскадным способом, что увеличивает количество дробленого камня внутри и меняет условия передачи энергии. В общем, изменяя диаметр ротора, скорость вращения и форму камеры дробления, можно не только увеличить эффективность дробления и уменьшить износ, но и эффективно контролировать измельчение и размер дробления, чтобы достичь требуемого размера.
Контроль размера частиц измельченных продуктов:
Скорость ротора: Увеличение скорости ротора и кинетической энергии может привести к уменьшению размера частиц.
Ступенчатый поток: Увеличение ступенчатого потока может уменьшить размер частиц больше, чем уменьшение, увеличивая количество дробления.
Подача по градации: Изменение соотношения размеров подачи может повлиять на распределение размеров продукта.
Сетка фильтра: В нормальной работе продукт, производимый этой машиной, может контролироваться с помощью сетки.
Внешняя структура
Внутренняя структура
Конструкция ротора и изнашиваемых деталей
Технические параметры:
| модель | Максимальный размер подаваемых частиц (мм) | Диапазон оборотов ротора, об/мин | Мощность (КВТ) | Производительность дробления (т/ч) | ||||
| Размер частиц продукта D50 мм | ||||||||
| ротор | Общий объем дробления | мягкий | твердый | Чрезвычайно твердый | ||||
| PCL-6000 | 40 | 1700~1900 | 110×2 | 53~160 | 53～240 | 5.6 | 8 | 9.5 |
| PCL-7000 | 40 | 1700~1900 | 132×2 | 80~290 | 80~430 | 6 | 8.2 | 10.5 |
| PCL-8000 | 40 | 1600~1800 | 160×2 | 100~300 | 100~450 | 6.2 | 8.3 | 11 |
| PCL-8500 | 40 | 1600~1800 | 200×2 | 188~350 | 188~520 | 6.5 | 8.4 | 11.5 |
| PCL-9000 | 40 | 1350~1600 | 250×2 | 230~380 | 230~550 | 7 | 8.6 | 11.8 |
| PCL-9500 | 40 | 1350~1600 | 280×2 | 275~560 | 275~600 | 7.5 | 9.5 | 12 |
| PCL-10000 | 50 | 1300~1600 | 315×2 | 290~650 | 290~650 | 7.8 | 9.8 | 12.5 |
| PCL-11000 | 50 | 1250~1550 | 355×2 | 320~700 | 320~750 | 8.2 | 10 | 13 |
