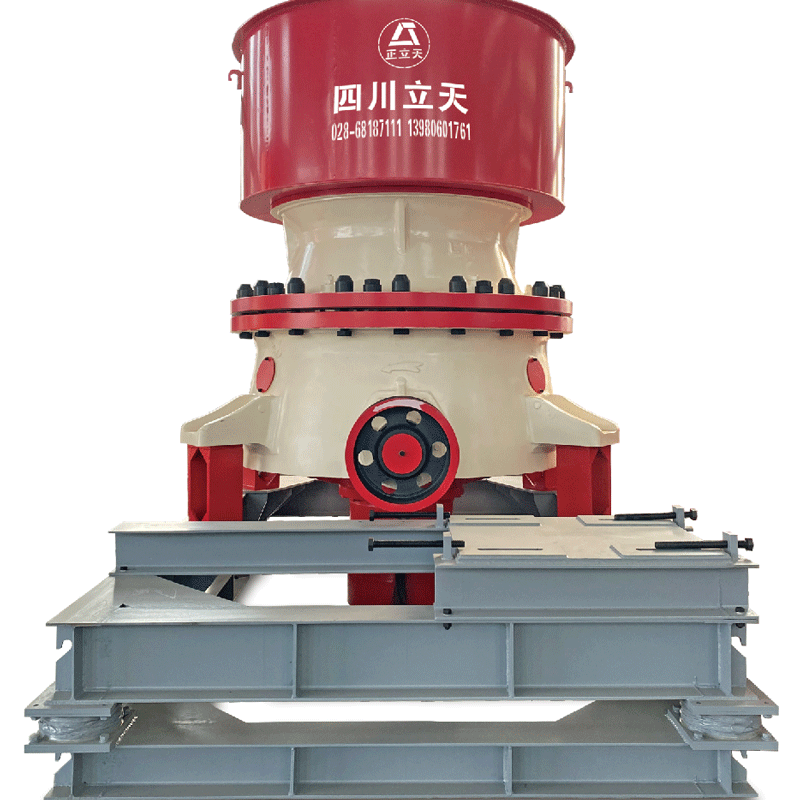

LGP одноцилиндровая гидравлическая конусная дробилка
Гидравлическая конусная дробилка серии LGP подходит для крупных и средних предприятий по обработке песка и руды, используется для вторичного, третичного или четвертичного дробления относительно твердых речных гальки, руды, камня или породы.
Описание
маркер
использовать:
LGP одноцилиндровая гидравлическая конусная дробилка
Гидравлическая конусная дробилка серии LGP подходит для крупных и средних предприятий по обработке песка и руды, используется для вторичного, третичного или четвертичного дробления относительно твердых речных гальки, руды, камня или породы.
Структура и принцип работы хостинга:
Дробление осуществляется с помощью эксцентрикового маятника, дробящей стенки и стенки ступки. Привод дробилки: электродвигатель приводит в действие горизонтальную ось через ремень, на горизонтальной оси коническая шестерня приводит в действие эксцентриковую втулку, эксцентрическое отверстие втулки заставляет главный вал и конусное тело, компоненты дробящей стенки, выполнять вращательное движение. Материал входит в дробильную камеру через загрузочный бункер установленный сверху, после дробления он выходит снизу, собирается и удаляется через выходной бункер. Имеет преимущества в виде высокой производительности, хорошей формы продукта, низкой стоимости производства, простоты обслуживания, высокого уровня автоматизации и т.д.
Технические параметры хоста:
В настоящее время серия конусных дробилок LGP предлагает четыре вида взаимозаменяемых камер дробления, которые последовательно обозначаются как A, B, C, D. Серия конусных дробилок LGP Z обычно предлагает два вида взаимозаменяемых камер дробления, чтобы соответствовать различным требованиям к размеру входного и выходного материала. Изменение типа камеры достигается путем замены дробящей стенки и стенки мельницы; чтобы достичь необходимого производственного эффекта.
Примечание:
1.Производственная способность и кривые скрининга в таблице служат только для справки и применимы только к параметрам гранитного камня средней твердости с плотностью 1,6 т/м² при полном заполнении дробильной камеры. Примерный объем производства других материалов может быть получен путем пересчета плотности.
2.Различные формы камер и ходы подходят для разных диапазонов размеров выпускного отверстия. Найдите допустимый размер выпускного отверстия из основной таблицы параметров и сочетайте его с производственной способностью для справки. Максимальный размер выпуска увеличится после износа дробильной стенки и стенки ступицы.
Основные параметры серии LGP S среднего ломаного типа:
| Модель | Тип полости | Отверстие для подачи мм | Максимальный размер частиц сырья | Минимальный разряд | Максимальный разряд | Мощность двигателя, кВт | количество | ||||
| удар | удар | удар | удар | удар | удар | ||||||
| LGP 110 | 7 | 23 | 17 | 23 | 90 | 6000 | |||||
| A | 151 | 121 | 13 | 16 | 40 | 38 | |||||
| B | 31 | 106 | 11 | 12 | 34 | 32 | |||||
| C | 2 | 86 | 8 | 10 | 34 | 31 | |||||
| D | 41 | 33 | 6 | 7 | 32 | 30 | |||||
| LGP 220 | 9 | 26 | 19 | 26 | |||||||
| A | 222 | 182 | 9 | 23 | 36 | 31 | 200 | 10600 | |||
| B | 152 | 122 | 6 | 20 | 36 | 31 | |||||
| C | 82 | 62 | 10 | 13 | 36 | 31 | |||||
| D | 422 | 33 | 7 | 9 | 36 | 31 | |||||
| LGP 330 | 26 | 33 | 26 | 33 | |||||||
| A | 232 | 192 | 21 | 26 | 46 | 41 | 250 | 15500 | |||
| B | 152 | 126 | 18 | 21 | 46 | 41 | |||||
| C | 82 | 66 | 11 | 14 | 41 | 36 | |||||
| D | 42 | 34 | 7 | 9 | 41 | 36 | |||||
| LGP 550 | 26 | 33 | 41 | 26 | 33 | 41 | 315 | 22500 | |||
| A | 232 | 220 | 23 | 27 | 31 | 51 | 46 | 41 | |||
| B | 152 | 127 | 20 | 23 | 27 | 49 | 44 | 39 | |||
| C | 102 | 82 | 13 | 15 | 17 | 41 | 36 | 31 | |||
| D | 52 | 42 | 9 | 11 | 13 | 31 | 26 | 21 | |||
| LGP660 | 26 | 33 | 41 | 26 | 33 | 41 | 355 | 28000 | |||
Справочная информация о производственных мощностях серии мелкого дробления LGP:
| Модель | удар | Выпускное отверстие с плотной кромкой, мм | |||||||||
| 8 | 12 | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | ||
| LGP 110 | 18 | 36~41 | 46~56 | 56~66 | 66~76 | 76~86 | 92~102 | 108~118 | |||
| 24 | 46~52 | 56~66 | 66~76 | 76~92 | 88~105 | 105~130 | 116~133 | ||||
| LGP 220 | 20 | 66~76 | 76~92 | 86~106 | 102~128 | 138~152 | 162~178 | 172~192 | |||
| 28 | 92~112 | 112~132 | 128~158 | 162~182 | 188~212 | ||||||
| LGP 330 | 28 | 102~122 | 112~138 | 132~162 | 152~182 | 172~202 | 202~232 | 232~262 | 252~292 | 272~312 | |
| 34 | 112~138 | 132~152 | 162~202 | 182~222 | 202~252 | 232~282 | 262~312 | 282~322 | 302~342 | ||
| LGP 550 | 32 | 02~122 | 122~152 | 142~172 | 162~192 | 192~222 | 222~252 | 252~282 | 282~312 | 332~372 | 372~422 |
| 34 | 152~172 | 172~202 | 202~232 | 252~272 | 282~302 | 312~342 | 372~422 | 432~502 | |||
| 40 | 182~202 | 212~242 | 252~282 | 302~332 | 332~382 | 372~422 | 432~502 | ||||
| LGP 660 | 32 | 24~144 | 44~174 | 64~194 | 84~214 | 204~244 | 244~282 | 282~312 | 352~382 | 392~432 | 422~452 |
| 34 | 182~202 | 202~232 | 232~262 | 282~312 | 322~342 | 352~382 | 392~452 | 462~532 | |||
| 40 | |||||||||||
Основные параметры серии LGP S среднего ломаного типа:
| Модель | Тип полости | Отверстие для подачи, мм | Максимальный размер частиц | Минимальный разряд | Максимальный разряд | ||||||
| удар | удар | удар | удар | удар | удар | Мощность двигателя, кВт | Масса корпуса, кг | ||||
| LGP S110 | 18 | 24 | 18 | 24 | 90 | 7300 | |||||
| A | 302 | 252 | 38 | 38 | 68 | 62 | |||||
| B | 252 | 212 | 34 | 34 | 68 | 62 | |||||
| LGP S220 | 20 | 28 | 20 | 28 | 200 | 11800 | |||||
| A | 332 | 282 | 29 | 32 | 68 | 62 | |||||
| B | 252 | 212 | 27 | 30 | 62 | 58 | |||||
| LGP S330 | 28 | 34 | 28 | 34 | 250 | 20000 | |||||
| A | 382 | 322 | 30 | 35 | 75 | 70 | |||||
| B | 282 | 242 | 28 | 33 | 68 | 64 | |||||
| LGP S660 | 20 | 27 | 35 | 20 | 27 | 35 | 355 | 33000 | |||
Эталонная производственная мощность серии LGP среднего ломаного типа S:
| Модель | удар | Выпускное отверстие с плотной кромкой, мм | ||||||||
| 36 | 42 | 46 | 52 | 56 | 62 | 66 | 72 | 76 | ||
| LGP S110 | 18 | 136~152 | 146~166 | 156~176 | 166~186 | 176~192 | 182~206 | |||
| 24 | 162~182 | 172~205 | 182~212 | 192~222 | 202~232 | 206~236 | ||||
| LGP S220 | 20 | 162~192 | 182~212 | 202~232 | 232~252 | 252~272 | 272~302 | |||
| 28 | 192~242 | 212~262 | 232~282 | 262~312 | 292~342 | 312~372 | ||||
| LGP S330 | 28 | 252~302 | 292~342 | 322~352 | 352~382 | 382~412 | 412~442 | 442~472 | ||
| 34 | 342~392 | 372~422 | 402~442 | 432~472 | 472~502 | 502~512 | 532~542 | |||
| LGP S660 | 28 | 302~352 | 332~382 | 372~422 | 402~452 | 432~482 | 462~512 | 502~552 | ||
| 34 | 502~552 | 552~602 | 602~652 | 652~702 | 700~750 | 750~800 | ||||
| 42 | 652~702 | 702~752 | 752~802 | 827~877 | 902~952 | 952~1005 | ||||
Выбор размера выходного отверстия и формы камеры:
Минимальный размер выходного отверстия зависит от множества факторов: типа камня (галька или скала), формы камеры, хода (эксцентрикового), коэффициента дробления, уровня заполнения подачи, изменения уровня равномерной подачи, градации подачи и износа формы камеры.
Установка минимального размера выходного отверстия ограничена мощностью двигателя и давлением в высоком давлении, установленная мощность двигателя и ход обеспечивают защиту основного устройства и не позволяют ему выходить за пределы проектного диапазона.
Предлагаемая установка минимального размера выходного отверстия является ссылкой на непрерывную и стабильную работу дробилки в граните, влияние подачи является особенно важным фактором (особенно в камере грубого дробления), оно может привести к невозможности регулирования до минимального размера выходного отверстия.
Выбор удара： с уменьшением хода уменьшается допустимый размер выходного отверстия, при постоянном размере выходного отверстия уменьшается производительность и требуемая мощность электродвигателя; с увеличением хода увеличивается допустимый размер выходного отверстия, при постоянном размере выходного отверстия увеличивается производительность и требуемая мощность электродвигателя. Выбор формы камеры: при выборе формы камеры следует прежде всего учитывать допустимый размер входного зерна, экономический износ изнашиваемых деталей и необходимость реализации выходного отверстия.
